Защита от осадков для радиальных вентиляторов ЗОНТ

Защита от осадков ЗОНТ закрывает радиальные вентиляторы серий ВРАН и ВРАВ при эксплуатации на открытом воздухе. Изделие предназначено для положения корпуса П0 и Л0 и заказывается отдельно как принадлежность к вентилятору.

Технические характеристики

Конструкция

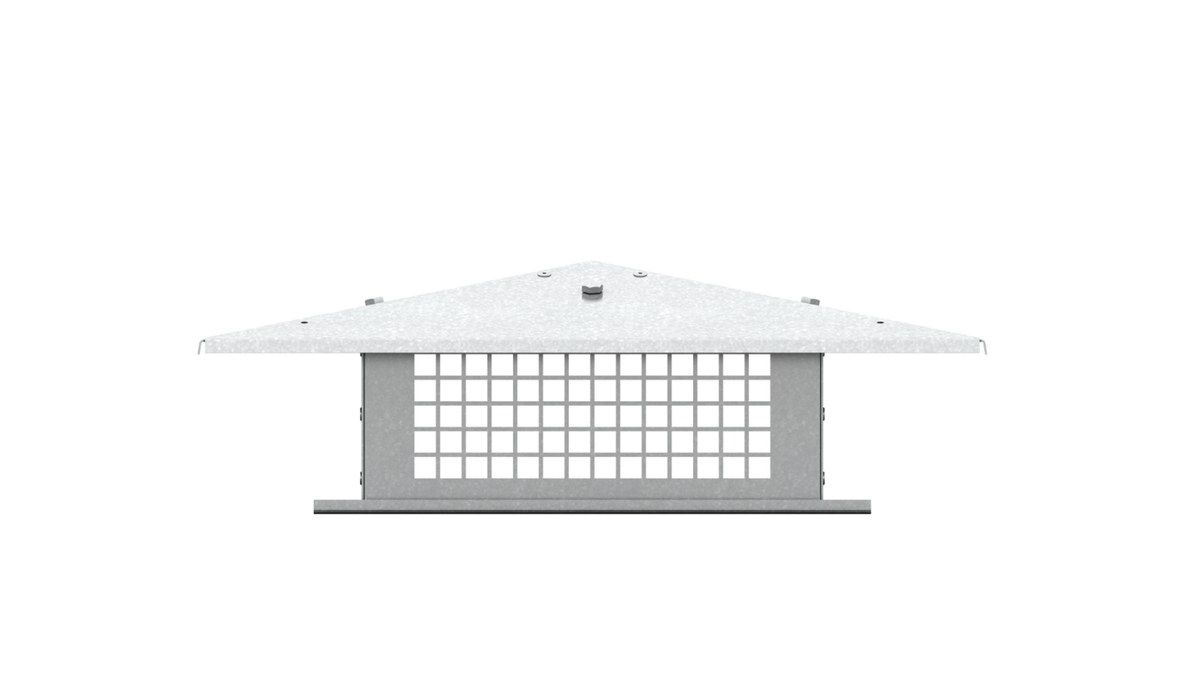

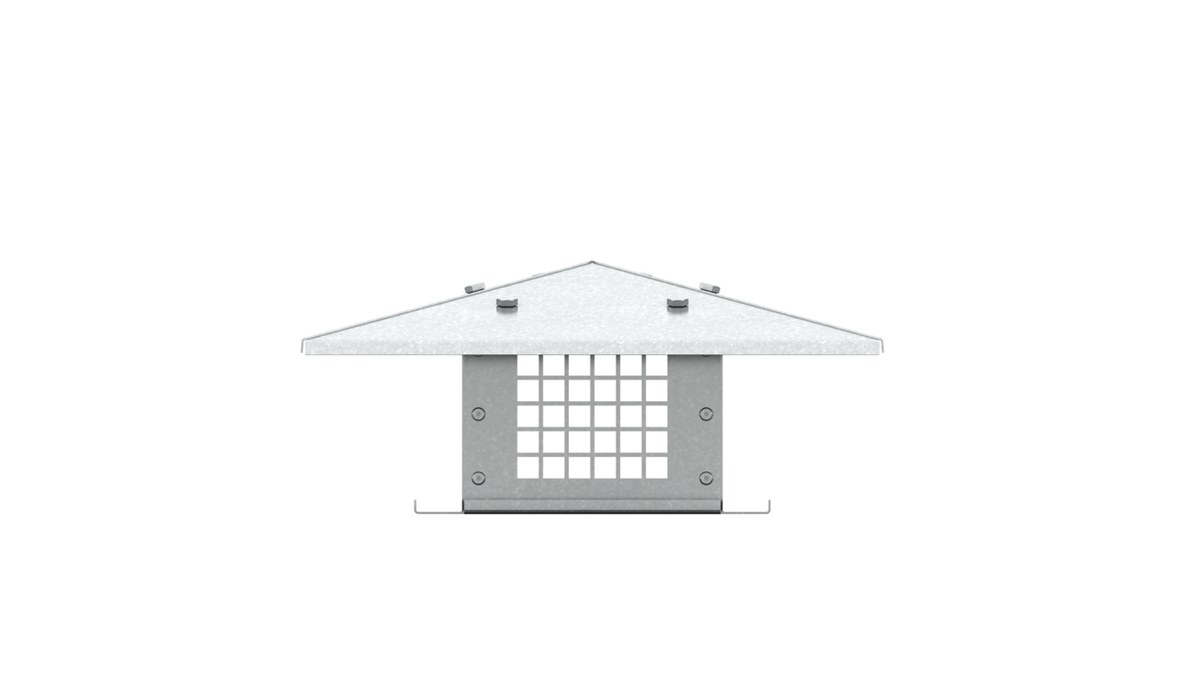

Зонт представляет собой козырьковую конструкцию, повторяющую габариты вентилятора и перекрывающую его сверху. Изготавливается из оцинкованной или нержавеющей стали — материал выбирают по исполнению вентилятора и агрессивности наружной среды на площадке.

Крепление выполнено под конкретное положение корпуса: изделие рассчитано только на варианты П0 и Л0, поэтому при другой ориентации выходного патрубка применяется козырёк соответствующего типа. Форма зонта оставляет свободным выходное сечение и не создаёт дополнительного сопротивления.

Принцип работы

Зонт принимает на себя дождь и снег и отводит воду за габарит вентилятора, не давая осадкам попадать на двигатель, клеммную коробку и подшипниковый узел. Именно эти элементы определяют ресурс машины при наружной установке, поэтому защита продлевает межремонтный интервал агрегата.

Исполнения и обозначения

Как подобрать

• типоразмер подбирают по конкретной модели вентилятора ВРАН или ВРАВ
• проверяют положение корпуса: изделие рассчитано только на П0 и Л0
• материал выбирают по агрессивности наружной среды на площадке
• учитывают снеговую и ветровую нагрузку района установки
• защиту закладывают в заказ сразу с вентилятором, чтобы совпали крепёжные элементы

Монтаж и обслуживание

• зонт устанавливают на вентилятор по штатным крепёжным точкам
• крепёж выполняют с расчётом на ветровой отрыв конструкции
• следят, чтобы зонт не перекрывал выходное сечение и вентиляционные отверстия двигателя
• после монтажа проверяют, что вода отводится за габарит агрегата
• при осмотрах контролируют затяжку крепежа и состояние покрытия

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
