Установка подпотолочная вентиляции и кондиционирования ТОРС модель ТОРС-210

Установка подпотолочная ТОРС-210 — вентиляционный агрегат для монтажа под верхним перекрытием помещения, собранный из стандартных блоков воздухоподготовки. Модель дополнена секцией нагрева на теплоносителе, поэтому применяется там, где воздух требуется догревать.

Технические характеристики

Конструкция

Агрегат ТОРС-210 выполнен единым компактным блоком и включает вентиляторный блок, секцию нагрева на теплоносителе (Н2О) и воздухораспределитель. Малое число монтажных компонентов и небольшая масса позволяют перемещать и подвешивать установку внутри помещения без тяжёлой такелажной оснастки, а выверенный стандартный ряд избавляет от индивидуального подбора габаритов.

Подача и забор воздуха выполняются вентилятором с АС- или ЕС-мотором — тип двигателя выбирается при заказе. Система автоматического управления встроена в агрегат: силовая часть и цепи управления поставляются вместе с установкой, поэтому объём электромонтажных работ на объекте сокращается.

Принцип работы

Установка забирает воздух из помещения, при необходимости подмешивает наружный, обрабатывает его в блоках воздухоподготовки и раздаёт обратно в рабочую зону через собственный воздухораспределитель. Разводка воздуховодов по помещению не нужна, что снижает капитальные затраты на систему вентиляции и упрощает проект.

Исполнения и обозначения

Как подобрать

• Требуемый расход воздуха и площадь обслуживаемой зоны
• Набор функций обработки воздуха: нагрев, охлаждение, фильтрация, рециркуляция
• Тип привода вентилятора — АС- или ЕС-мотор
• Необходимость подмеса наружного воздуха и способ его подвода к агрегату
• Высота помещения и требуемая дальнобойность струи воздухораспределителя

Монтаж и обслуживание

• Агрегат подвешивается к верхнему перекрытию; несущую способность основания проверяют по массе установки
• После подвеса выверяют горизонтальность корпуса и проверяют свободное вращение вентилятора
• К теплообменным секциям подводят трубопроводы с запорной арматурой и воздухоотводчиками
• Для обслуживания оставляют доступ к сервисной стороне агрегата и к встроенному шкафу автоматики
• Фильтры и теплообменные поверхности осматривают периодически, интервал зависит от запылённости воздуха

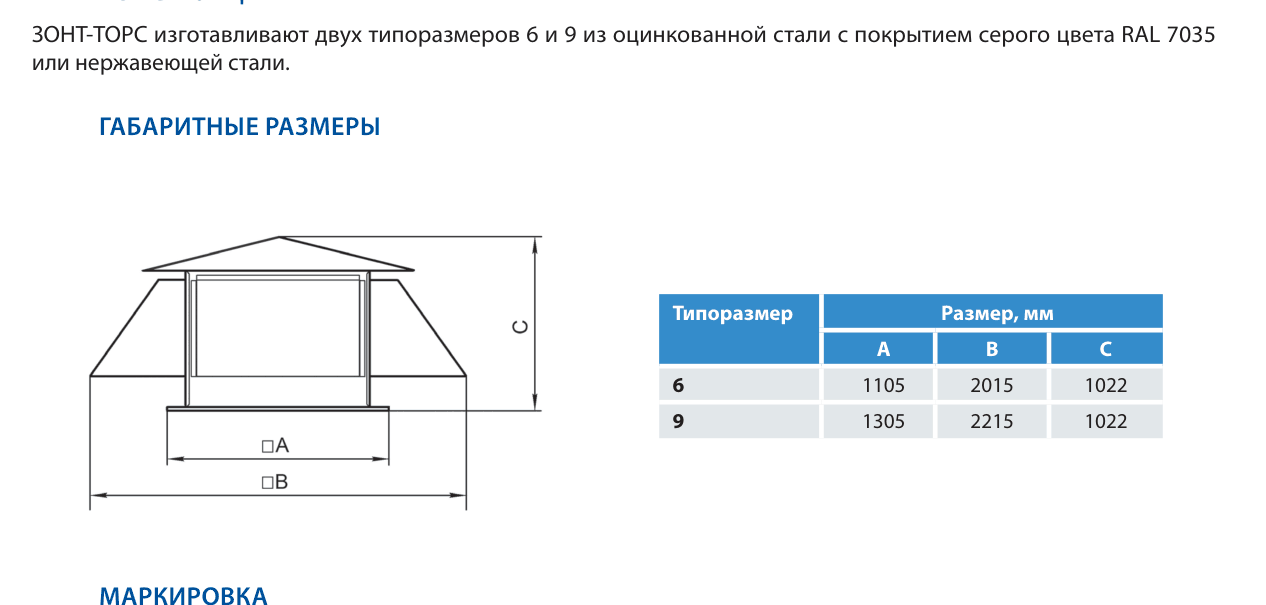

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
