Многоконусные сопловые воздухораспределители SMK

Многоконусные сопловые воздухораспределители SMK

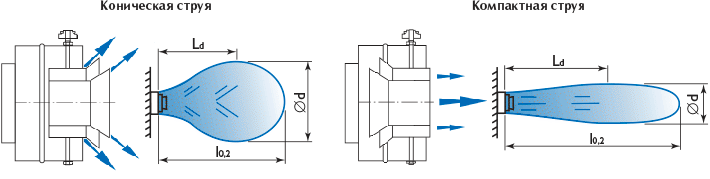

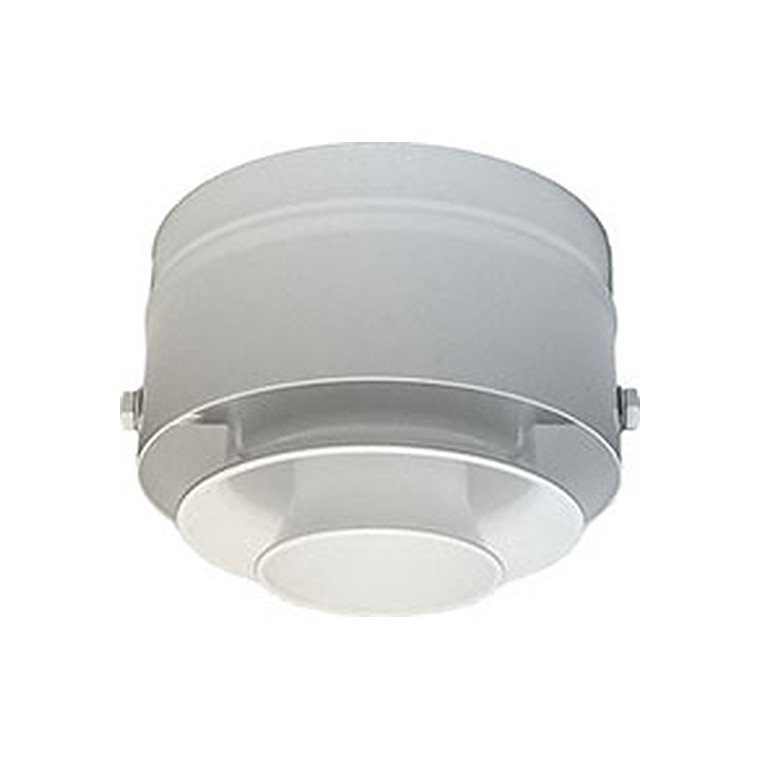

Многоконусные сопловые воздухораспределители SMK предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью. Конструктивно многоконусные сопловые воздухораспределители SMK представляют собой корпус с подводящим патрубком, внутри которого на подвижной оси расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Изменением положения центральной вставки достигается выбор одного из двух вариантов подачи воздуха - компактной (конический раструб направлен внутрь воздухораспределителя) или конической струёй (конический раструб направлен наружу от воздухораспределителя) и, при необходимости, отклонение направления струи в диапазоне ±20° от оси симметрии воздухораспределителя. Монтаж осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду на горизонтальных или вертикальных участках. Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9010).

Характеристики воздухораспределителей SMK

Модель	Ød, мм	A, мм	В, мм	ØC, мм	E, мм	Вес, кг
SMK 200	199	100	45	25	145	0,8
SMK 250	249	120	55	30	175	1,4
SMK 315	314	120	70	30	190	1,7
SMK 400	399	140	95	30	235	2,4
SMK 500	499	245	115	40	360	5,0

Расширение струи Графики приведены для свободной изотермической струи. Дальнобойность при скорости 0,3 м/с и 0,4 м/с определяется по следующим формулам: l_0,3 ≈ 0,67 x l_0,2            l_0,4 ≈ 0,50 x l_0,2 Максимальное отклонение центральной вставки от среднего положения составляет для компактной струи ±20°, для конической струи - ±15°. При параллельной работе воздухораспределителей, если расстояние между воздухораспределителями меньше диаметра струи Ød, их да льнобойность увеличивается в 1,0–1,4 раза. Шумовые характеристики Октавный уровень звуковой мощности определяется по формуле: L_woct = L_A + K_oct где L_woct - октавный уровень звуковой мощности; L_A - уровень звука (корректированный уровень звукового давления) в dB(A); K_oct - поправочный коэффициент.

Коническая струя

Модель	Поправочный коэффициент Koct, дБ
	125	250	500	1000	2000	4000	8000
SMK 200	3	2	-1	0	-3	-12	-29
SMK 250	1	2	-1	1	-4	-12	-26
SMK 315	3	1	-1	2	-6	-15	-28
SMK 400	7	1	1	1	-8	-17	-29
SMK 500	12	2	3	-2	-10	-17	-31

Компактная струя

Модель	Поправочный коэффициент Koct, дБ
	125	250	500	1000	2000	4000	8000
SMK 200	2	-1	-2	1	-3	-17	-32
SMK 250	0	-1	-3	2	-5	-19	-32
SMK 315	2	-1	-2	3	-10	-20	-31
SMK 400	4	-1	2	2	-10	-18	-32
SMK 500	8	-1	3	1	-13	-22	-34

Шумоподавление

Модель	Поправочный коэффициент Koct, дБ
	125	250	500	1000	2000	4000	8000
SMK 200	12	7	3	1	–	–	–
SMK 250	10	6	2	–	–	–	–
SMK 315	9	4	2	–	–	–	–
SMK 400	7	3	1	–	–	–	–
SMK 500	6	2	–	–	–	–	–
