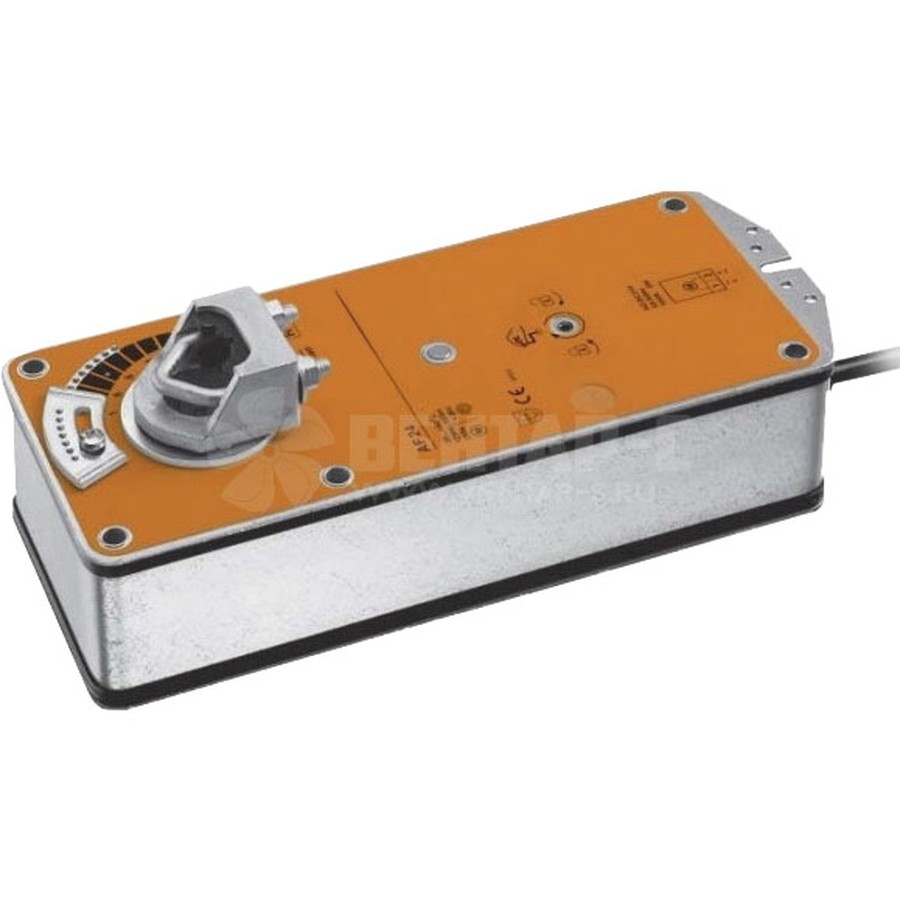

Электропривод Belimo AF24-SR (15 Нм)

Особенности изделия Belimo AF24-SR

Принцип действия. Привод управляется стандартным аналоговым сигналом 0…10 В= и перемещает воздушную заслонку до положения, соответствующего заданному сигналу, одновременно с поворотом заслонки в нормальное рабочее положение, взводится возвратная пружина. В случае отключения напряжения питания заслонка автоматически возвращается в охранное положение за счет энергии пружины. Простой монтаж. Привод легко устанавливается непосредственно на вал заслонки. Привод снабжен специальным фиксатором, предотвращающим его вращение. Высокая надежность. Привод защищен от перегрузок. Остановка происходит автоматически при достижении крайних положений. Ручное управление. С помощью шестигранного ключа воздушной заслонкой можно управлять вручную, причем есть возможность заблокировать ее в любом необходимом положении. Разблокировка осуществляется механически либо автоматически (подачей напряжения). Настройка угла поворота осущест\032вляется с помощью механических упоров. Система сигнализации. Напряжение обратной связи 2…10 В= обеспечивает электрическое отображение положения заслонки в пределах 0…100%, а также может выполнять роль управляющего сигнала для других приводов. Электрические аксессуары. SG…24 Позиционеры. ZAD24 Цифровой индикатор положения

Замечания по безопасности Belimo AF24-SR

• Не разрешается применение электропривода в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
• Кабель не может быть отсоединен от устройства.
• При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.
• Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
