Подробно
Описание

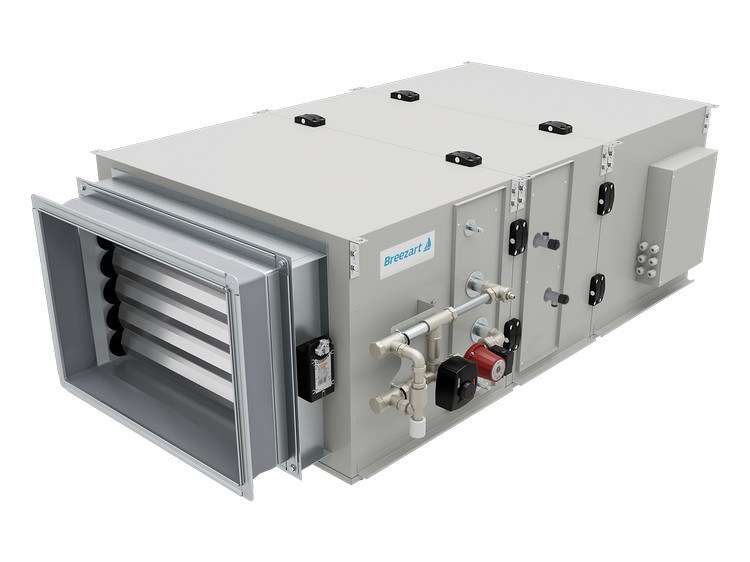

Breezart 4500 Aqua W NF — приточная установка типоразмера 4500 м³/ч, водяной нагреватель. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 46 дБА от корпуса, масса [по запросу].
Типоразмер4500 м³/ч
Нагревательводяной
Охладительводяной
Шум LpA46 дБА
Питание380 В
Масса[по запросу]
Технические характеристики
Тип водяного нагревателя
W85 со смесит. узлом S3-32-8-6,3 | S2-32-8-1,6 | S2-32-8-2,1
Тип водяного охладителя
C85
Максимальная потребляемая мощность
1,7 кВт-380В
Максимальный ток
2,6 А
Параметры вентилятора
3160 об/мин | 1,6 кВт (серии EC, Китай)
Фильтр G4 800-540-300-8
Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)
73 дБА | 80 дБА | 62 дБА (на всасывании | на выпуске | от корпуса)
Уровень звукового давления LpA от корпуса
46 дБА
Масса
[по запросу]
Тип нагревателя
водяной
Тип охладителя
водяной
Код охладителя
C85
Напряжение питания
380 В
Гарантия
3 года с даты изготовления
Описание и комплектация
Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном
Водяной охладитель
Воздушный клапан с электроприводом с возвратной пружиной
Вентилятор серии EC
Фильтр 800-540-300-8 "EU4-6000" (опционально M5)
Система цифровой автоматики JetLogic с датчиками

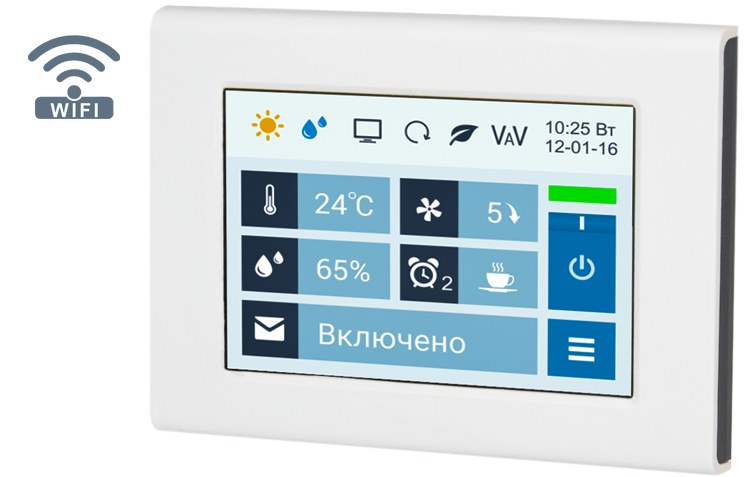

Цветной сенсорный пульт управления JLV135 c Wi-Fi
Функции автоматики
Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Регулировка скорости вентилятора, 10 ступеней
Возможность управления различными увлажнителями воздуха с пульта вентустановки
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, функции «Комфорт» и «Рестарт»
Часы реального времени (не сбрасываются при сбое питания)
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета

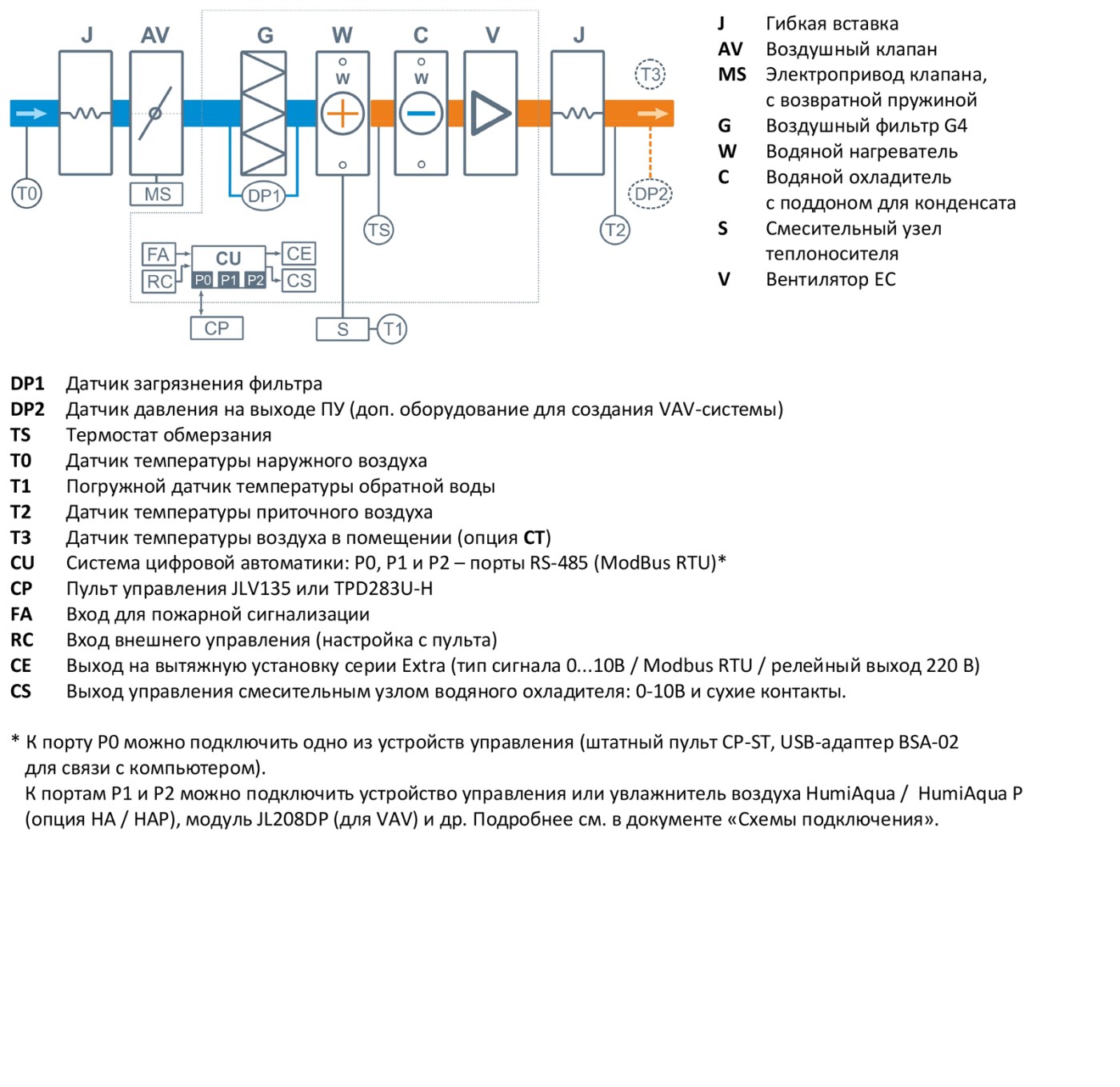

Структурная схема
Структурная схема и условные обозначенияувеличить ↗
Вентиляционная характеристика
Зависимость внешнего статического давления от производительностиувеличить ↗
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры, ммувеличить ↗
Варианты исполнения
Сторона подключения
правая, левая
Тип крепления
потолочное, горизонтальное напольное
Сторона тех. обслуживания
по стороне подключения
Сторона обслуживания фильтра
снизу для потолочных, сверху для напольных, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки
Присоединительные размеры: Вход и выход: гибкая вставка 800 x 500 мм Калорифер: 1 1/4" Н.Р. Смесит. узел с 3-х ход. вентилем: 1" В.Р. Смесит. узел с 2-х ход. вентилем: 1" Н.Р. Патрубок дренажа: 32 мм Водяной охладитель: 1 1/4" Н.Р.
Совместимые опции
HAP
управление увлажнителем с водяным пред- и постнагревателем
HA
управление увлажнителем с водяным постнагревателем
WEB
удаленное управление вентустановкой через web-интерфейс (штатно)
CT
поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
GH
сигнал для включения котла или его переключения на повышенную мощность
Дополнительное оборудование
TPD-Gate
шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL EXTRA
все вытяжные установки Breezart сбалансированные по производительности
ALL HA, HA P
испарительные увлажнители с водяными нагревателями, паровые увлажнители Humi VP
JL208DP
модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
PE85
внешний электрический преднагреватель для регионов с холодным климатом
85G-F7
внешняя секция для фильтра тонкой очистки F7
Полное название для заказа: Breezart 4500 Aqua W-BC-NF
Документы и гарантия
Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
