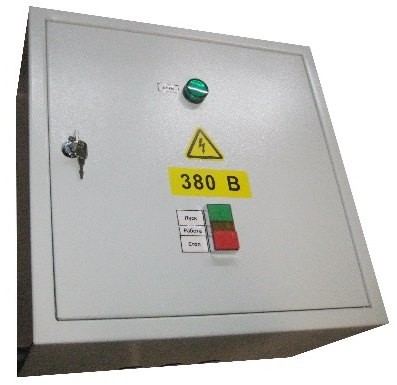

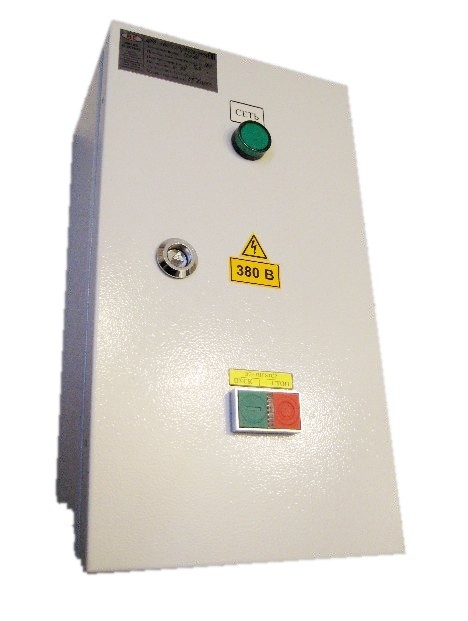

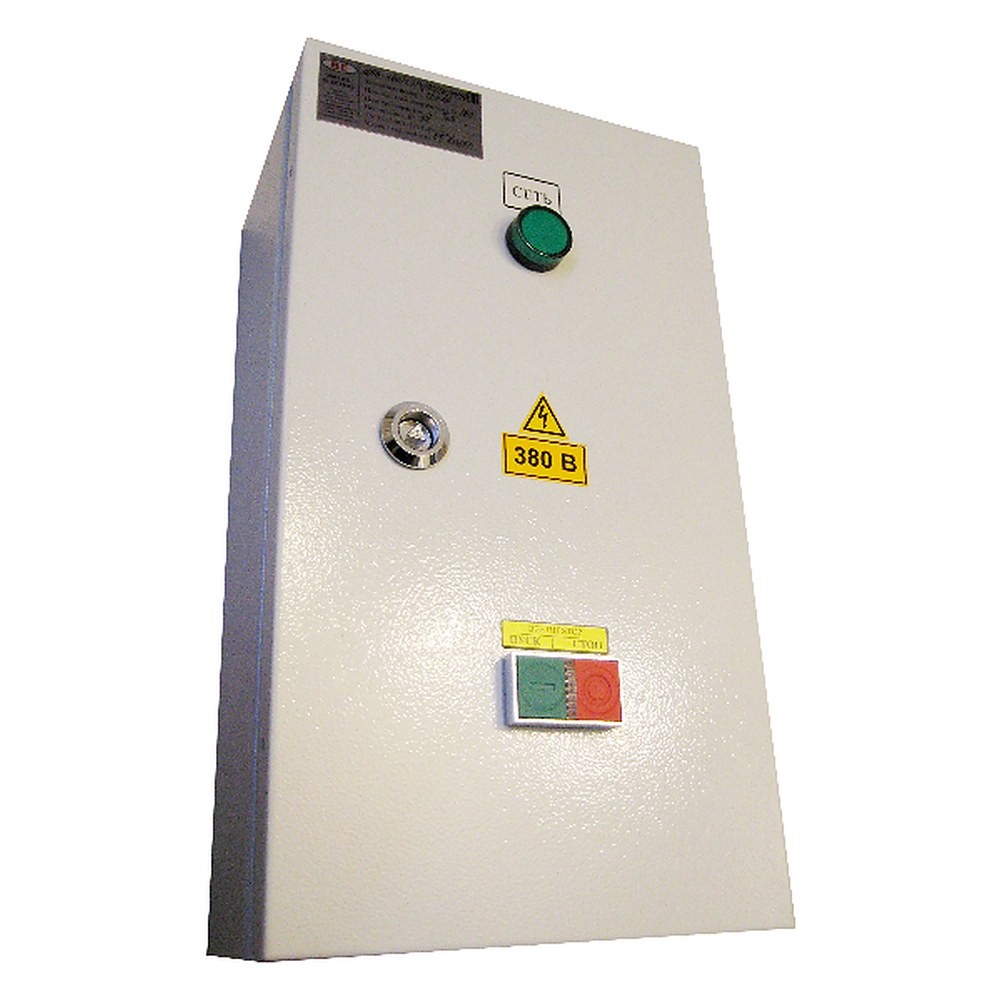

Щит управления вентилятором AIRS ЩУВ-380-7,5
⚙️ Подбор и заказ
Описание
AIRS ЩУВ-380-7,5 — исполнение на двигатель 7,5 кВт. Щит управления трёхфазным вентилятором 380 В мощностью от 0,09 до 37 кВт. От 11 кВт доступен пуск «звезда/треугольник», защита — автомат и тепловое реле, останов по сигналу пожарной сигнализации.
Исполнение и цена
Технические характеристики
| Исполнение щита | металл, IP31/54, навесное |
| Габаритные размеры | 290х220х155 мм |
| Степень защиты | IP31/IP54 |
| Питание щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 7,5 кВт |
| Тип пуска | прямой · «звезда/треугольник» (ZT) от 11 кВт |
| Защита | автомат + тепловое реле с тонкой настройкой |
| Пожарная сигнализация | останов по «сухому» контакту (ПС/СК) |
| Гарантия | 2 года |
Что делает щит
Щит запускает и останавливает трёхфазный вентилятор, показывает на двери наличие сети, работу и аварию. Силовая часть защищена автоматическим выключателем, двигатель — тепловым реле с точной настройкой по номинальному току.
С 11 кВт появляется исполнение ZT: обмотки сначала включаются звездой, затем переключаются на треугольник. Пусковой ток ниже в 2–3 раза — сеть не просаживается, ремённая передача и лопатки не получают удара.
Что это даёт
Где применяется
- Приточные и вытяжные установки офисных и торговых зданий
- Крышные вентиляторы и вентиляторы дымоудаления общего назначения
- Промышленные цеха, склады, производственные участки
- Системы аспирации и местные отсосы
- Замена импортных щитов управления без переделки схемы

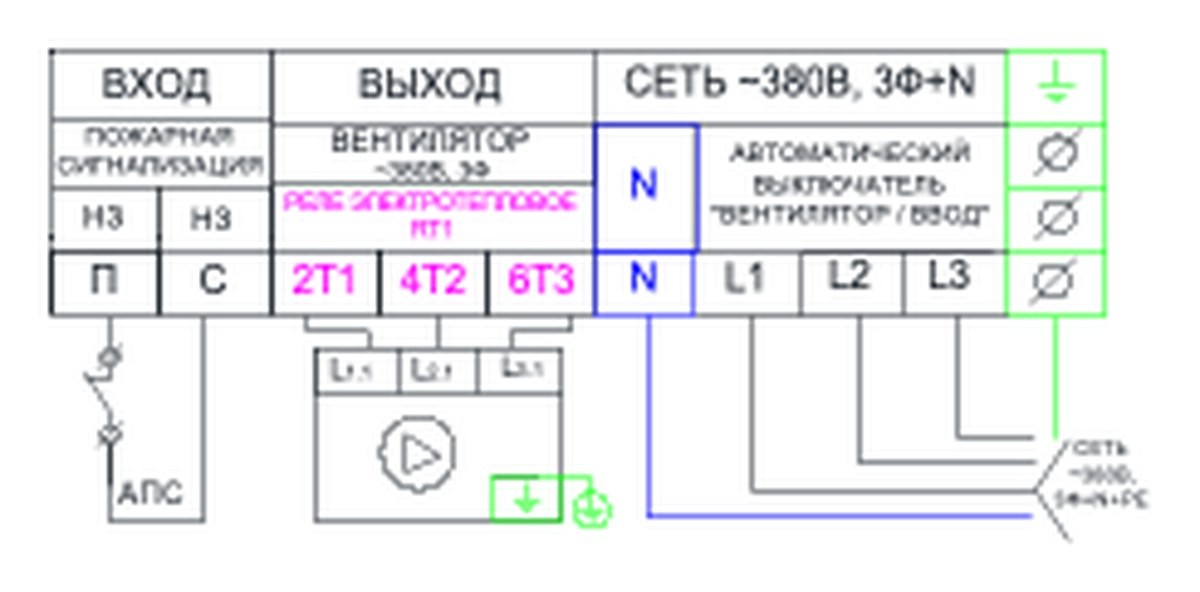

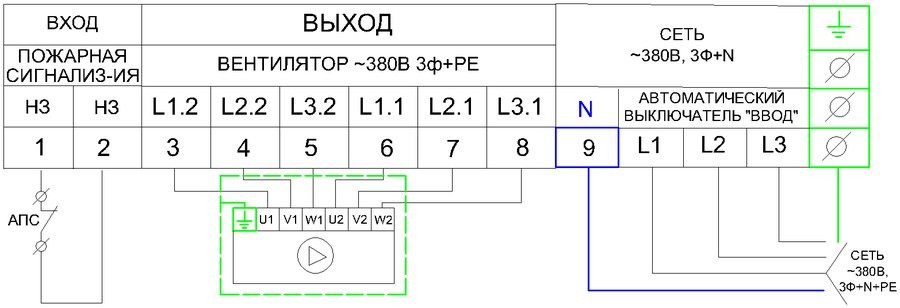

Схема подключения
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Реле «с запасом» не защитит обмотки при перегрузке. При пуске щита ток регулятора выставляют по номиналу двигателя, указанному на его шильдике, а не по мощности щита.
Тепловое реле не спасёт при заклинивании крыльчатки или отказе обдува самого двигателя — встроенные термоконтакты заводят в щит отдельно.
Исполнение ZT работает только с двигателем, у которого выведены все шесть концов обмоток и допускается схема «звезда/треугольник».
Подбор и заказ. Назовите мощность двигателя, способ пуска и место установки — подберём исполнение, посчитаем цену в калькуляторе выше и пришлём схему на согласование.
